| （よみ） | すじちがい | 登録番号 | G7-022 | ||||||||||||||||||||||||||||||
| 橋梁名 | 筋違橋 | ||||||||||||||||||||||||||||||||
| 鉄道名/線名 | 駅間 | ||||||||||||||||||||||||||||||||
| 河川名 | 堀(ほり)川 | ||||||||||||||||||||||||||||||||
| 所在地 | 愛知県名古屋市西区 | ||||||||||||||||||||||||||||||||
| 開通年月日 | 1933(昭和8)年 | 材料 | 鋼 | ||||||||||||||||||||||||||||||
| 鋼重 | |||||||||||||||||||||||||||||||||
| 橋長x幅員 | 23×4.5m | 線数 | |||||||||||||||||||||||||||||||
| 形式 | 方杖ラーメン | 形式番号 | |||||||||||||||||||||||||||||||
| 橋床形式(形式名称) | |||||||||||||||||||||||||||||||||
| 径間数ｘ支間 | 1×22.2m | 設計活荷重 | |||||||||||||||||||||||||||||||
| 設計者/設計年 | 製作者/製作年 | ||||||||||||||||||||||||||||||||
| 架設者/架設年 | |||||||||||||||||||||||||||||||||
| 下部工/橋台 | 下部工/橋脚 | ||||||||||||||||||||||||||||||||
| 基礎工/橋台 | 基礎工/橋脚 | ||||||||||||||||||||||||||||||||
| 起業者/管理者 | |||||||||||||||||||||||||||||||||
| 下部工事 | |||||||||||||||||||||||||||||||||
| 典拠文献 | 1)塩見弘幸他「小規模橋梁に関する景観設計について」橋梁と基礎89-3号27頁 2)馬場俊介『近代土木遣産調査報告書』42頁 1994年2月1日 | ||||||||||||||||||||||||||||||||

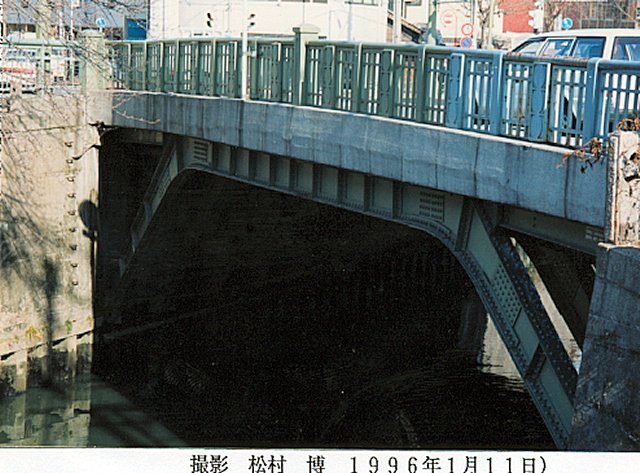

| 写真 | 679 | 地図 | 306 307 | 一般図 | |||||||||||||||||||||||||||||
| 地図 | 名古屋/名古屋北部/名古屋北部/名古屋城 | 東経 | 136/53/55.7 | ||||||||||||||||||||||||||||||
| 北緯 | 35/11/03.5 | ||||||||||||||||||||||||||||||||
| 記事 | 1968(昭和43)年拡幅。拡幅部は鋼桁橋橋長23.7m 計幅員15m | ||||||||||||||||||||||||||||||||
| 備考 | 1994-4-30 作成 藤井 郁夫 | ||||||||||||||||||||||||||||||||
